汽車用晶體諧振器 |
|||||||||
型號 |
外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差 (標準) [x10-6] @+25°C |
頻率溫度特征 | 備注 | 規格書下載（PDF） | |||
|---|---|---|---|---|---|---|---|---|---|
| 頻率公差 (標準) [x10-6] |
工作溫度 [°C] |
||||||||
| FA1612AA | 1.6x1.2x0.35 | 24 to 80 | ±10 | ±20 | -40 to +85 |  |
|||
| ±20 | -40 to +105 | ||||||||
| ±50 | -40 to +125 | ||||||||
| FA2016AA | 2.0x1.6x0.5 | 19.2 to 54 | ±10 | ±20 | -40 to +85 | |
|||
| ±50 | -40 to +125 | ||||||||
| FA2016ASA | 2.0x1.6x0.68 | 38.4, 55.2 | ±10 | ±12(38.4 MHz) | -30 to +85 | 熱敏晶振 | |
||
| ±30(38.4 MHz), ±30(55.2 MHz) |
-40 to +105 | ||||||||
| FA-238A | 3.2x2.5x0.7 | 12 to 50 | ±15 to ±50 | ±30 | -40 to 85 | |
|||
| ±50 | -40 to +125 | ||||||||

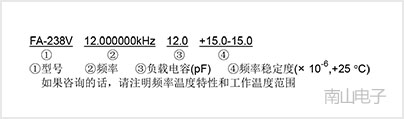

愛普生無源晶振型號命名規則舉例
- AT型石英晶體諧振器的優點、缺點與愛普生的解決方法
AT型石英晶體諧振器的振蕩是典型的厚度變形振蕩，其理想的振蕩狀態是只在中央部分振蕩，而周圍部分不產生振蕩。對于MHz 頻帶中較低頻帶的 AT 型石英晶體諧振器，大多使用倒角加工，使石英片的中央部分與周圍的厚度不同，從而獲得該效果。通常，石英晶振制造商更多使用AT型石英晶體諧振器。
AT型無源貼片晶振的優點在于：
①在常溫范圍內有拐點，頻率在較寬的溫度范圍內保持穩定；
②覆蓋的高頻范圍較寬；
③與石英片的長寬尺寸無關，只需控制石英片厚度就能獲得所需高頻，因此適于小型化；
④只需旋轉 Z軸就能進行石英片切割，便于生產。缺點：常規AT晶振的頻率輸出范圍在較小，通常機械性研磨實現批量、穩定生產的頻率限度為以基波起振 50MHz 左右（石英片厚度為約 30μm）。但是，若要從 AT型石英晶體直接起振高頻，則需將石英片加工得很薄。這在加工方法和機械性強度等方面存在著制約。

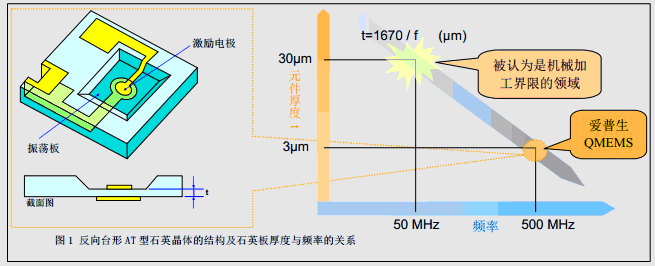

愛普生晶體諧振器的解決方案：為了獲取更大的頻率輸出，目前EPSON采用其獨有的"QMEMS"技術，生產出只將振蕩部分加工變薄的反向臺形 AT 型石英晶體，生產出只將激勵部分加工成幾微米的反向臺結構，使用高次振動的振動模式（三次諧波）達到 50MHz 至 150MHz，既保證了芯片的強度又能以基波起振高頻，由此產生高頻、穩定的基準信號。
- 愛普生陀螺儀傳感器的抗沖擊性原理詳解 –
陀螺儀是一種測量和感知設備，可用于測量或檢測物體的角速度和角度變化。上篇文章我們介紹了愛普生陀螺儀的原理與應用，今天南山電子帶大家了解下愛普生陀螺儀傳感器的抗沖擊性原理。我們都知道，除了測量的精度外，抗沖擊性也十分重要，電子設備在移動的時候，難免會遇到顛簸與撞擊，此時抗沖擊性強的陀螺儀可以保持準確的數據輸出，確保姿態的穩定。那么愛普生的陀螺儀傳感器抗沖擊性如何呢？讓我們通過以下介紹了解它的抗沖擊原理。...
- 愛普生可編程晶振SG-8018CG系列將替換停產
由于愛普生晶振部分產品更新，其常規有源晶振SPXO，SG-210SCH、SG-210SDH、SG-210SEH系列為停產產品，停產編碼為SCH:X1G003931xxxx xx、SDH:X1G003941xxxx xx、SEH:X1G003951xxxx...
- SG5032CAN系列貼片晶體振蕩器標準頻率值表
SG5032CAN系列晶體振蕩器是EPSON/愛普生5032規格通用型貼片有源晶振，電源電壓1.6~3.63V。與SG7050CAN一樣，下表13個頻率為原創推薦的標準頻率值（交期短價格好），非標準頻率推薦使用SG-8018或SG-8101兩個系列替代...
- 愛普生cmos方波溫補晶振TG3225CEN和TG2520C
愛普生高精度溫補晶振TCXO一直是愛普生晶振的核心產品，溫補晶振也稱為溫度補償晶體振蕩器，具有高穩定性等特點。今天，我重點講一下兩款溫補晶振產品，即愛普生cmos方波溫補晶振T...
