汽車級32.768khz貼片晶振(音叉型晶體諧振器） |
|||||||||
型號 |
外部尺寸 [mm] |
額定頻率范圍 [kHz] |
頻率公差 (標準) [x10-6] @+25°C |
工作溫度 [°C] |
等效電阻 (ESR) [kΩ Max./°C ~°C] |
目錄 | |||
|---|---|---|---|---|---|---|---|---|---|
| FC2012AA | 2.05x1.2x0.6 | 32.768kHz | ±20 | -40 ~ +125 | 70 / -40 ~ +105 75 / -40 ~ +125 |
 |
|||

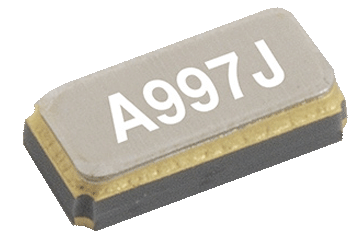

| FC-13A | 3.2x1.5x0.9 | 32.768kHz | ±20 /±30 /±50 | -40 ~ +125 | 70 / -40 ~ +125 | |
|||

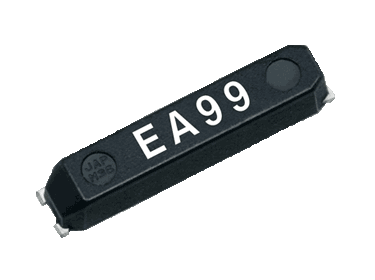

| MC-30A | 8.0x3.8x2.54 | 32.768kHz | ±20 /±50 | -40 ~ +85 | 50 / -40 ~ +85 | |
|||
- 音叉晶振和圓柱型晶振是一回事嗎？
音叉晶振的得名是因為其石英振子被切割成音叉形狀。并非網上有些人說的是因為其外形像音叉。由于技術和工藝等原因，早期的音叉晶振多采用圓柱型，給不少人產生了音叉晶振=圓柱晶振的誤解。
隨著電子產品不斷小型化，對音叉晶振的外形尺寸提出了更高的要求。采用貼片安裝方式的音叉晶振也就出現了。目前，愛普生晶振可以提供產品中除了C系列之外，其他系列都屬于SMD（貼片）產品。因此音叉音叉晶振都是插件晶振的認識也是完*不正確的。
愛普生通過的QMEMS技術，使用光刻技術對振動片進行三維立體加工。不改變以前的構造進行小型化時，電極（紅色部分）的面積會變小。通過形成H型槽的構造，既確保了電極的面積，又提高了電解效率。使超小型貼片音叉晶振得以實現。其中包括：
