Colpitts石英晶體振蕩器

晶體振蕩器電路通常使用雙極晶體管或FET構成。這是因?yàn)楸M管運算放大器可以用在許多不同的低頻（≤100kHz）振蕩器電路中，但是運算放大器沒有足夠的帶寬在適合1MHz以上晶體的更高頻率下成功工作。

一個設計晶體振蕩器是非常相似的Colpitts振蕩器的我們看著在前面的教程的設計，不同的是LC諧振電路，其提供所述反饋的振蕩已經由石英晶體替換如下所示。

科爾皮茲晶體振蕩器

這種類型的晶體振蕩器（晶體振蕩器型號）是圍繞一個通用的集電極（射極跟隨器）放大器而設計的。的[R 1和- [R 2電阻網絡設在基部的DC偏置電平，而發射極電阻器[R Ë設置輸出電壓電平。電阻R 2設置得盡可能大，以防止加載到并聯晶體上。

該晶體管2N4265是以通用集電極配置連接的通用NPN晶體管，能夠以超過100Mhz的開關速度工作，該速度遠高于晶體基本頻率（大約1MHz至5MHz）。

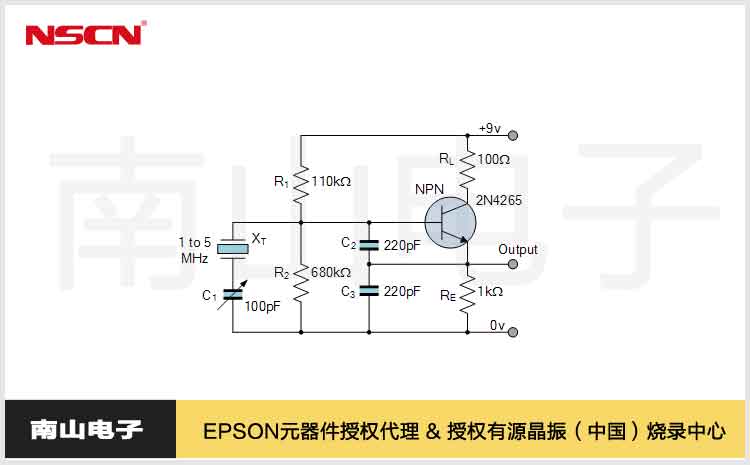

上面的Colpitts晶體振蕩器電路的電路圖顯示，電容器C1和C2使晶體管的輸出并聯，從而減小了反饋信號。因此，晶體管的增益限制了C1和C2的*大值。輸出幅度應保持較低，以避免晶體中過多的功率耗散，否則可能因過度的振動而損壞自身。
