實時時鐘(RTC)在眾多需要精確計時的應用中起著不可或缺的作用，而RTC又不僅僅只是一個用來計時的電子元器件。 在現代電子設計中，選擇合適的計時方案至關重要。在以下文章中，將介紹實時時鐘(RTC)與RTC模塊，同時了解愛普生的RTC產品。愛普生RTC模塊集成了關鍵32.768K晶體回路部件，在降低功耗的同時，還減少了外部元件數量，從而簡化了電路板布局與設計。

什么是RTC與RTC模塊？

RTC(Real Time Clock)是一種專用集成電路，用于從時鐘源生成并輸出時間/日期等數據, 也可以指實現這些功能的模塊或軟件。 而在實際應用中，我們常面臨選擇獨立模塊還是分立元件的問題。

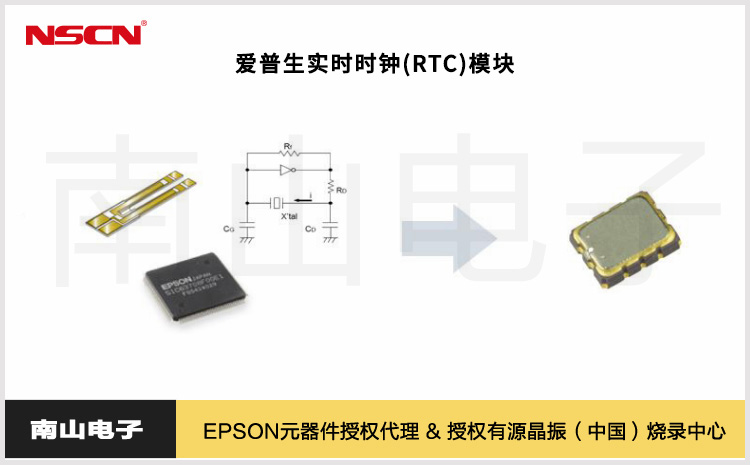

RTC模塊是一種將RTC IC、振蕩電路和主時鐘集成在一個封裝中的獨立組件。 與RTC IC不同，RTC模塊將所有必要元件集成在一個封裝中，用戶無需自行設計振蕩電路或進行頻率調整。 RTC模塊可以減少分立元件的數量，從而節省電路板空間，并且不易受到外部環境的影響。

愛普生RTC模塊的優勢：

愛普生的RTC模塊是一種單獨封裝的方案，將配備振蕩電路和日期/時間計數器的 RTC IC以及專門優化設計的晶體單元集成在一起。 愛普生自主制造其石英晶體和IC，確保RTC模塊具備高精度和低功耗的特點。 這些模塊可降低系統功耗，并提升多種功能和系統的效率。 由于 RTC模塊即使在MCU處于休眠模式時也能持續計時，因此廣泛應用于需要低功耗和高可靠性的應用中。 常見應用包括多功能打印機(MFP)、數碼相機備用電源、高溫環境下的工廠自動化設備，以及汽車電池管理系統(BMS)。

愛普生RTC模塊的特點：

• 單芯片集成設計，節省空間，無需電源切換電路
• 溫度補償功能將頻率漂移限制在每月±9秒以內(*適用于XA精度等級產品，工作環境為-40℃至+105℃)
• 在休眠模式下降低功耗
• 無需電路匹配，節省開發時間和工作量
• 提供汽車級產品線
愛普生所有型號均具備以下基礎功能：日歷、喚醒定時器、鬧鐘。

愛普生RTC模塊產品線：

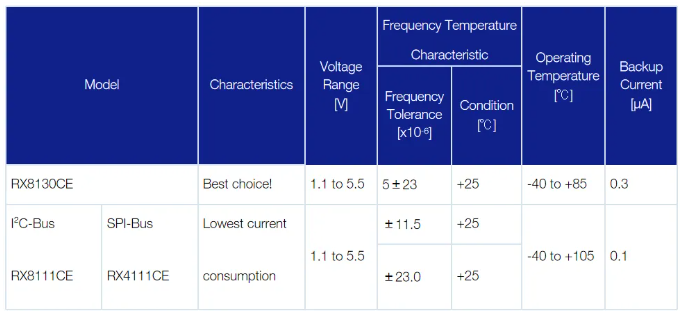

Type1 通用穩定性產品

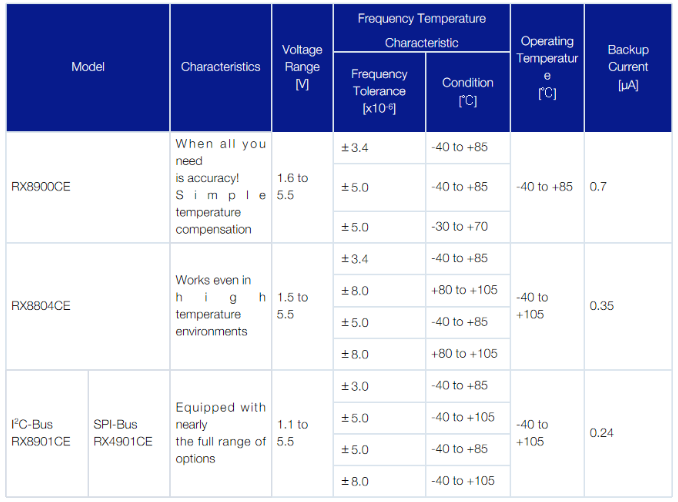

Type2 高穩定性產品

Type3 汽車級產品
