在5G通信、數據中心算力升級、高速光模塊普及的當下，電子系統對時鐘信號的高頻、低抖動、高穩定性要求達到新高度，設計師亟需能適配高速串行傳輸?shù)母呔葧r鐘器件。愛普生（EPSON）推出的SG2520HGN有源晶體振蕩器（SPXO），憑借高頻寬域、超低相位抖動、HCSL高速輸出等核心特性，完美契合網絡、通信、數據中心等高端應用的時鐘需求，成為高速電子系統的理想時鐘基準選擇。

核心特性一覽：

• 產品類型：晶體振蕩器 (SPXO)
• 頻率范圍：25 MHz 至 500 MHz
• 輸出類型：HCSL (高速電流轉向邏輯)
• 電源電壓：2.5 V Typ. / 3.3 V Typ.
• 頻率公差：±25 × 10?? / ±50 × 10??
• 工作溫度：-40°C 至 +85°C，-40°C 至 +105°C
• 控制功能：輸出使能 (OE) 或 待機 (ST)

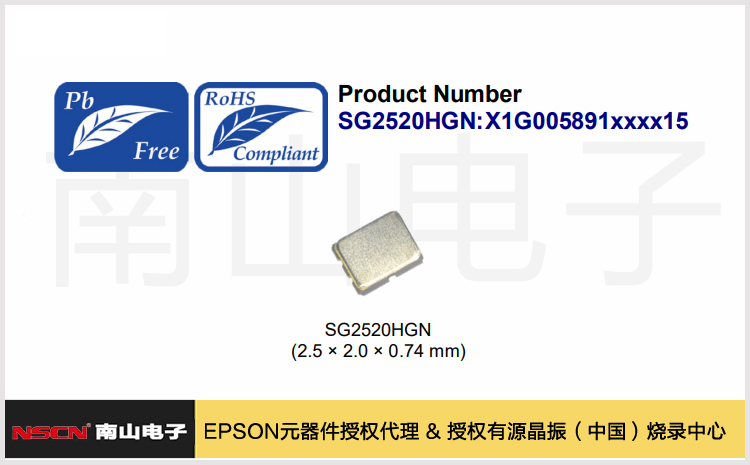

• 封裝尺寸：2.5 × 2.0 × 0.74 mm
• 相位抖動：90 fs Max. (100 MHz ≤ fo ≤ 156 MHz)，60 fs Typ. (fo = 100 MHz)
• 標準兼容性：符合 PCIe Gen5、Gen6 抖動規范

關鍵產品優勢：

1. 超寬高頻域覆蓋，適配多場景需求
25 MHz 至 500 MHz 的寬頻率范圍，覆蓋了中高頻到超高頻的全場景應用，無需為不同頻率需求更換晶振型號，大幅簡化電路設計，可滿足高速光模塊、算力服務器、5G 基站等設備的多樣化時鐘要求。

2. 超低相位抖動，保障高速傳輸穩定性
在 100-156 MHz 核心頻段實現 90 fs 最大相位抖動，500 MHz 高頻段更是低至 50 fs，且周期抖動僅 60 ps Max.，遠優于行業常規水平。極致的低抖動特性有效降低高速串行傳輸中的數據誤碼率，為 PCIe Gen5/Gen6 等高速接口提供精準時序參考。

3. HCSL 高速輸出，適配高頻信號傳輸
采用 HCSL 差分輸出方式，差分?jǐn)[幅可達 0.7V-1.6V，上升 / 下降時間僅 0.7ns Max.，且擺率控制在 2V/ns-10V/ns，能有效抑制共模噪聲，在高頻傳輸中保持信號的完整性和純凈度，是高速通信設備的最佳輸出選擇。

4. 雙電壓供電 + 低功耗設計，優化系統能耗
支持 2.5V/3.3V 雙電壓供電，適配不同電路的電源架構，同時具備獨立的使能 / 待機功能：工作狀態下最大電流僅 40 mA，待機電流低至 60 μA，關閉輸出時為高阻抗?fàn)顟B(tài)，可根據系統需求靈活開關時鐘信號，大幅優化設備整體功耗。

5. 寬溫穩定工作，適應嚴苛應用環境
工作溫度覆蓋 - 40°C 至 + 105°C，結合優秀的頻率溫漂特性，即使在工業高溫、戶外低溫等嚴苛環境下，仍能保持頻率穩定，滿足工業控制、車載電子、戶外通信設備的環境要求。

6. 超小型封裝，節省 PCB 布局空間
2.5×2.0×0.74 mm 的超小型貼片封裝，大幅減少對電路板空間的占用，適配當下電子設備小型化、高密度的設計趨勢，可靈活集成于光模塊、小型化服務器、便攜式通信設備等空間受限的產品中。

南山電子是愛普生（EPSON）元器件核心授權代理商，提供SG2520HGN系列有源晶振的現貨供應與技術支持。如需選型建議、樣品申請或批量采購，歡迎通過南山電子官網在線客服或撥打服務熱線0519-87106600聯系我們。
